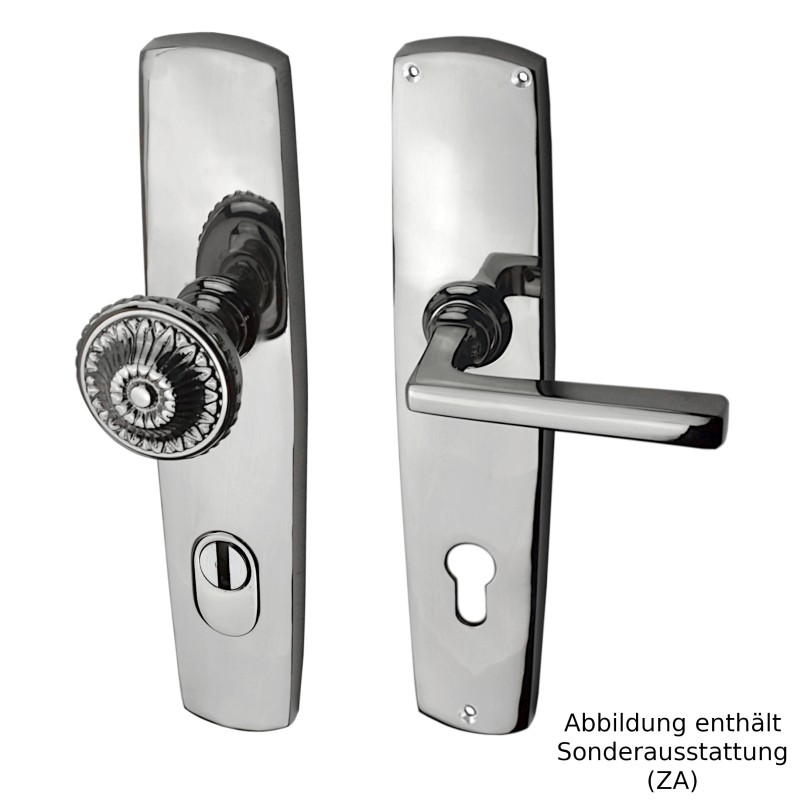

Schutzbeschlag Modell "Spittelberg", Messing vernickelt, hochglanz poliert - Elegante Form, vereinfachte Linien

Die Vorlage für unsere Türgarnitur Spittelberg stammt aus den Jahren 1915 bis 1920, stilistisch damit aus dem Übergang von Jugendstil zur Moderne. Charakteristisch für den Art déco ist der geradlinige, schlichte Stil. Das kubische Langschild in Kombination mit der gerundeten Türklinke ist ein nahezu perfektes Beispiel für diesen Kunststil. Vereinfachte Gestalteigenschaften treffen auf perfekte Funktionalität und hohen Komfort.

Dieser Schutzbeschlag ist mit einer Stahlplatte ausgestattet. Damit wird wirksam verhindert, dass durch diesen Sicherheitsbeschlag ein Einbrecher den Zylinder aus dem Schloss ziehen oder das Schloss anbohren kann.
Notwendiger Überstand des Profilzylinders (außen): 8 mm
Die Stahlplatte wird in das äußere Langschild eingelegt und mit stabilen Bolzen durch die Tür von Innen verschraubt. Zusätzlich kann dieser Beschlag mit einer Zylinderabdeckung als Ziehschutz ausgestattet werden.

Üblicherweise werden auf beiden Seiten der Tür identische gleich starken Schilde verwendet, die miteinander von innen verschraubt werden und von außen nicht entfernt werden können.

Auf Wunsch allerdings können bei einem Sicherheitsbeschlag auch an der Innenseite die etwas kleineren und dünneren Schilde aus dem Zimmertürsortiment verwendet werden. In diesem Fall wären die Befestigungsschrauben des äußeren Schildes und die Bolzen der Stahlplatte an der Innenseite ins Türblatt einzulassen.

Lieferumfang

2 Langschilde
1 Stahlplatte zum Einlegen in das Langschild
1 Türdrücker
1 Knauf
1 Vierkantstift in der passenden Länge
1 Satz Bolzen zur Verbindung der Langschilde (von außen nicht abschraubbar)
1 Satz Schrauben

Garnitur für Eingangstüren mit Knauf. Für Haustüren fertigen wir die Langschilder mit einem Loch für einen Profilzylinder (PZ) in 92mm Abstand von der Türklinke. Wohnungseingangstüren haben einen Abstand von 72 mm. Wenn Sie einen anderen Lochabstand wünschen, kann die Lieferzeit länger als üblich dauern.

Sie haben die Wahl zwischen einem festen Knauf oder einem drehbaren Knauf, über den - wie mit einer Klinke - die Tür von außen geöffnet werden kann. Zudem können wir die Garnitur auch als Drücker/Drücker liefern, also mit Türklinken auf beiden Seiten.
Bitte beachten Sie: Wenn Sie einen festen Knauf mit einem sehr flachen Schild kombinieren, muss an der Tür eine leichte Vertiefung geschaffen werden, da sonst das Schild nicht ganz plan montiert werden kann (gilt nicht für Schutzbeschläge).

Lieferumfang

2 Schilde
1 Türdrücker
1 Knauf (bzw auf Wunsch zweiter Drücker)
1 Rollenwechselstift in der gewählten Länge
1 Satz Schrauben

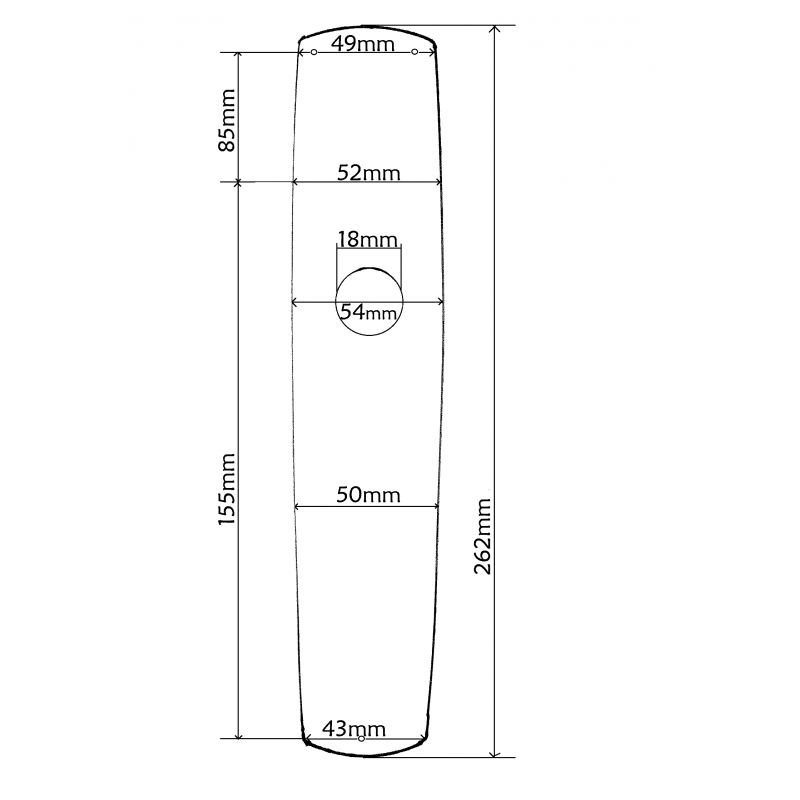

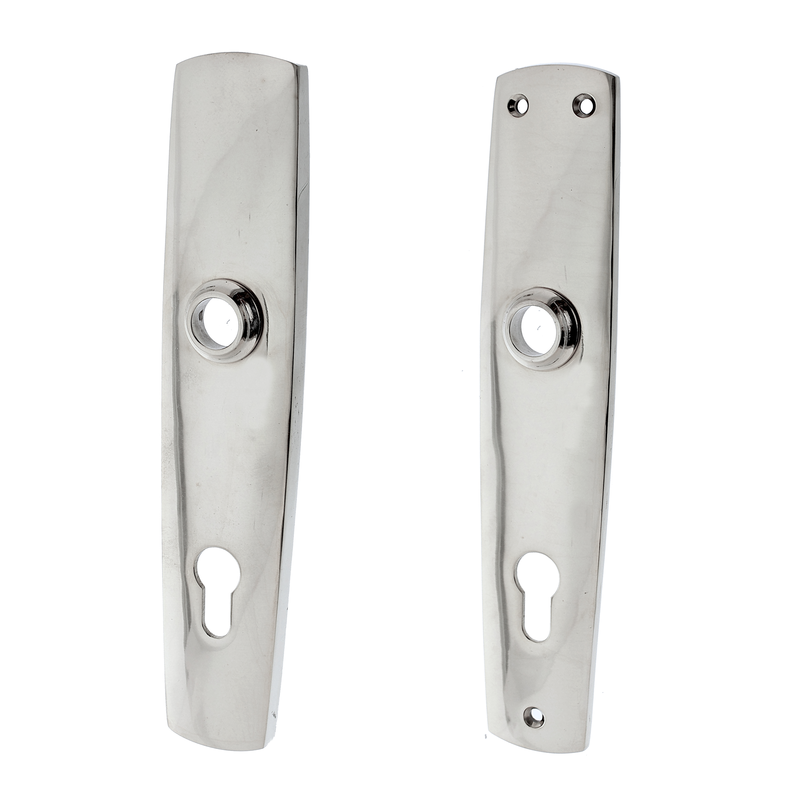

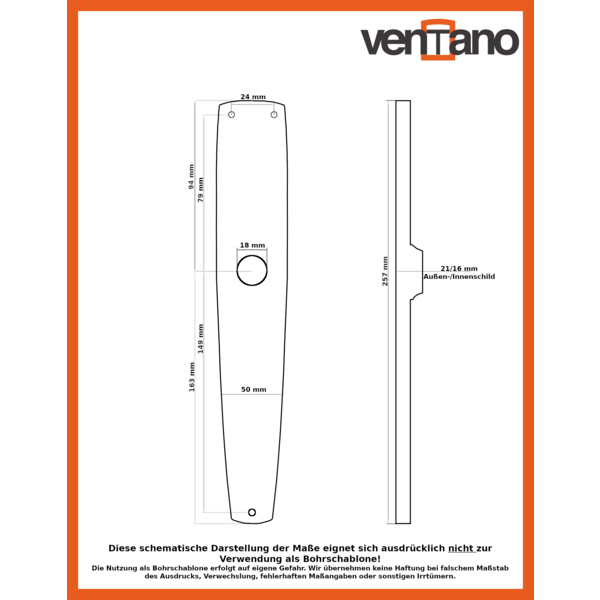

Langschild für Schutzbeschlag

Abstand von Mitte Drückerloch zur Oberkante: 95 mm
Breite an breitester Stelle: 54 mm

Schlüsselloch: Profilzylinder (PZ)
Schlüssellochabstand: Auswahl: 72 mm oder 92 mm
Stärke am Schlüsselloch: 12 mm
Durchmesser Drückerloch: 18 mm
Stärke am Drückerloch: 12 mm

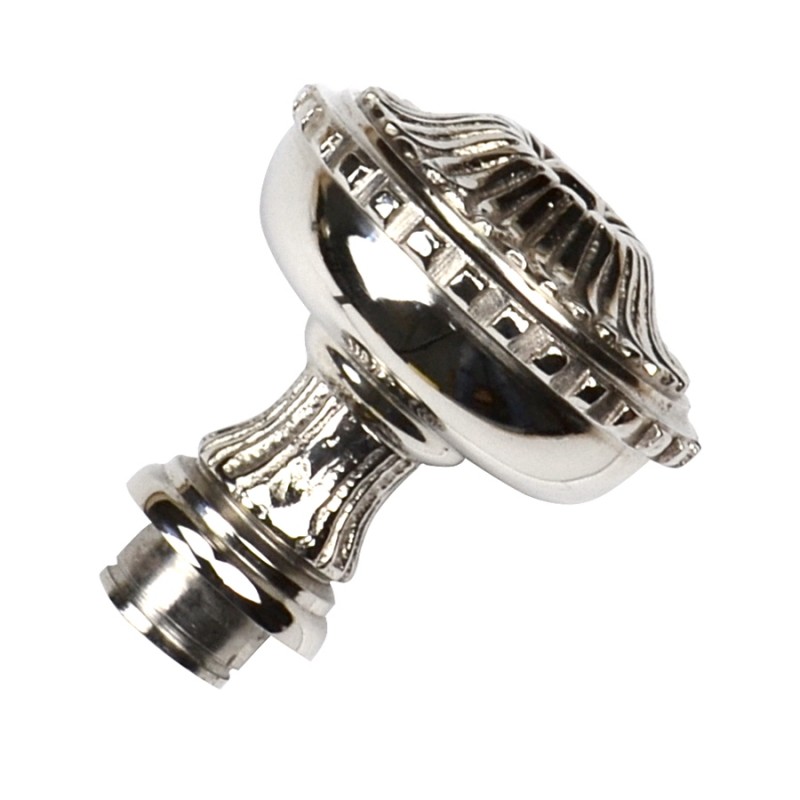

Türknauf

Durchmesser: 57 mm
Abstand von Türblatt, an der breitesten Stelle: ca. 45 mm
Abstand vom Türblatt, in der Mitte: ca. 58 mm

Bitte überprüfen Sie, dass genügend Platz vorhanden ist, so dass der Knauf nicht beim Öffnen den Türrahmen berührt!

Montageanleitung Schutzbeschlag

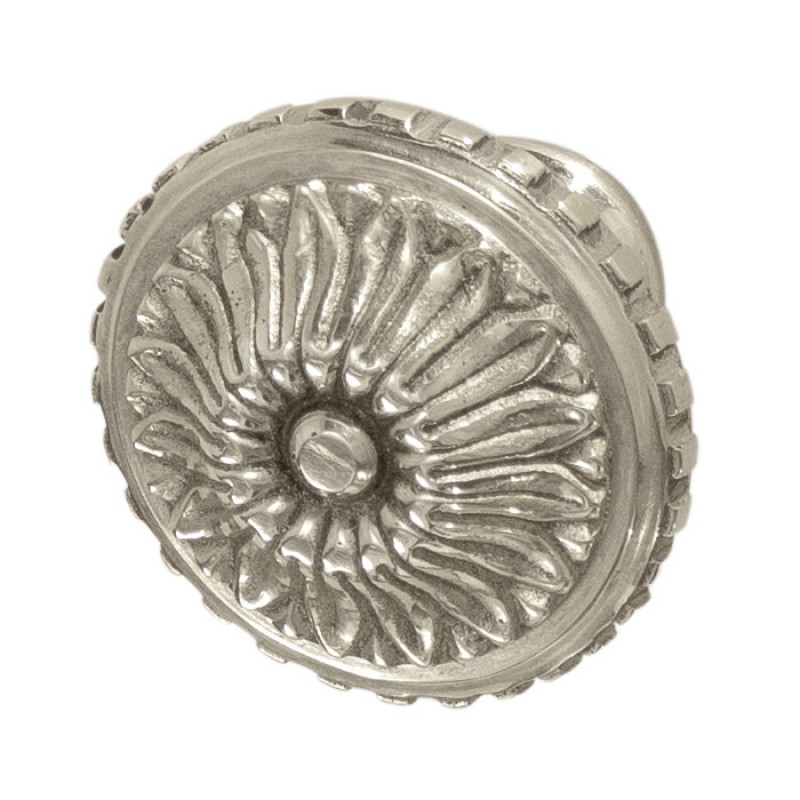

N5221M12:

Durchmesser: 57 mm
Abstand vom Türblatt: ca. 45 mm

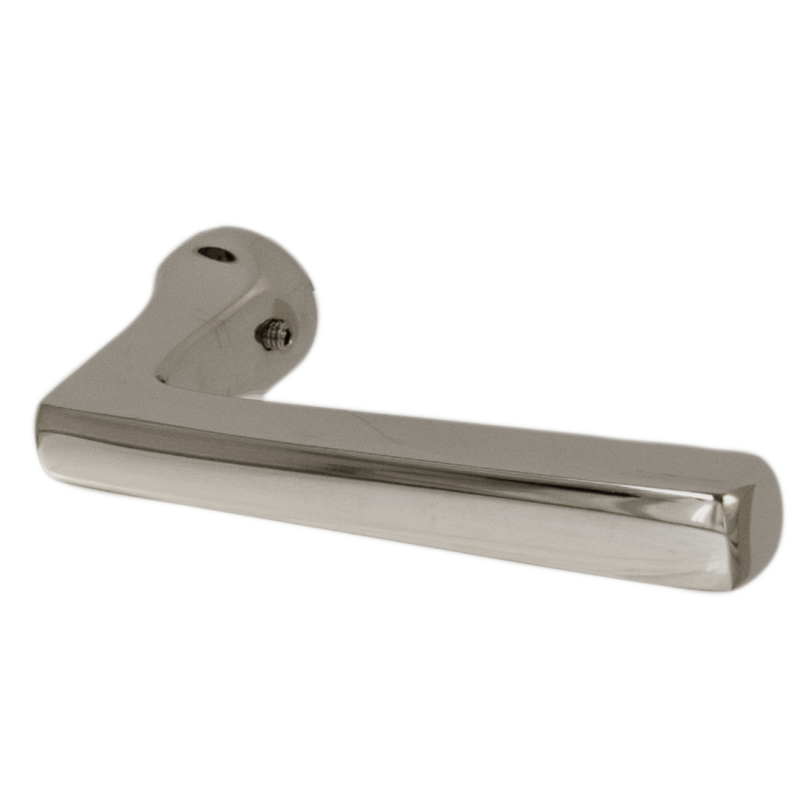

Türdrücker N2171:

Länge: 100 mm
Abstand vom Türblatt, Außenkante: 55 mm
Abstand vom Türblatt, türseitige Kante: 45 mm
