Garnitur für Eingangstüren mit Knauf. Für Haustüren fertigen wir die Langschilder mit einem Loch für einen Profilzylinder (PZ) in 92mm Abstand von der Türklinke. Wohnungseingangstüren haben einen Abstand von 72 mm. Wenn Sie einen anderen Lochabstand wünschen, kann die Lieferzeit länger als üblich dauern.

Sie haben die Wahl zwischen einem festen Knauf oder einem drehbaren Knauf, über den - wie mit einer Klinke - die Tür von außen geöffnet werden kann. Zudem können wir die Garnitur auch als Drücker/Drücker liefern, also mit Türklinken auf beiden Seiten

Eine Beschreibung der wählbaren Sicherheitsstufe finden Sie auf der Informationsseite der Schutzbeschläge.

Lieferumfang

2 Schilde
1 Türdrücker
1 Knauf (bzw auf Wunsch zweiter Drücker)
1 Rollenwechselstift in der gewählten Länge
1 Satz Schrauben

Dieser Schutzbeschlag ist mit einer Stahlplatte ausgestattet. Damit wird wirksam verhindert, dass durch diesen Sicherheitsbeschlag ein Einbrecher den Zylinder aus dem Schloss ziehen oder das Schloss anbohren kann.
Notwendiger Überstand des Profilzylinders (außen): 8 mm

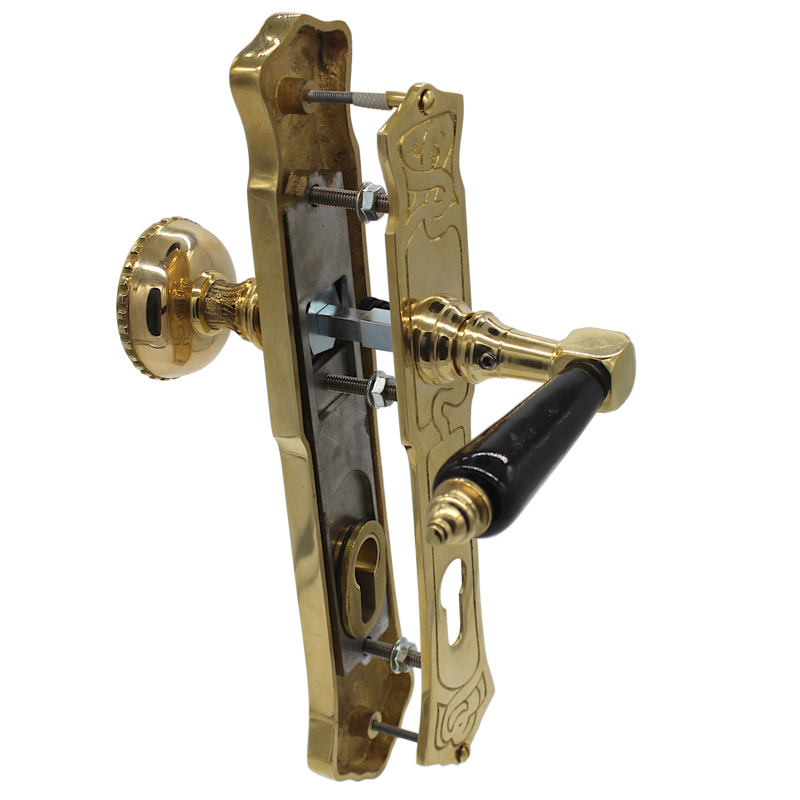

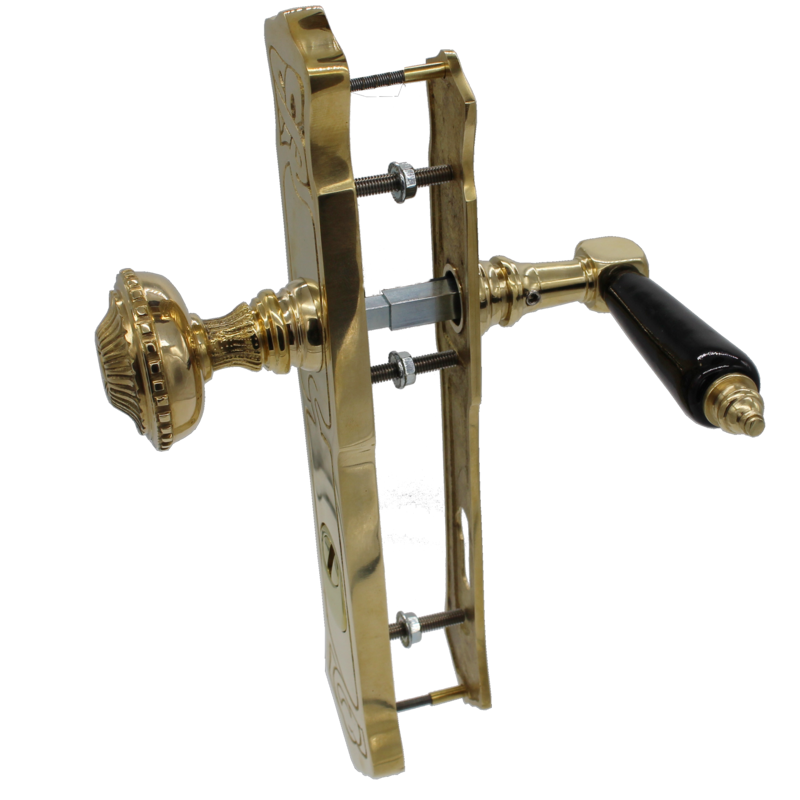

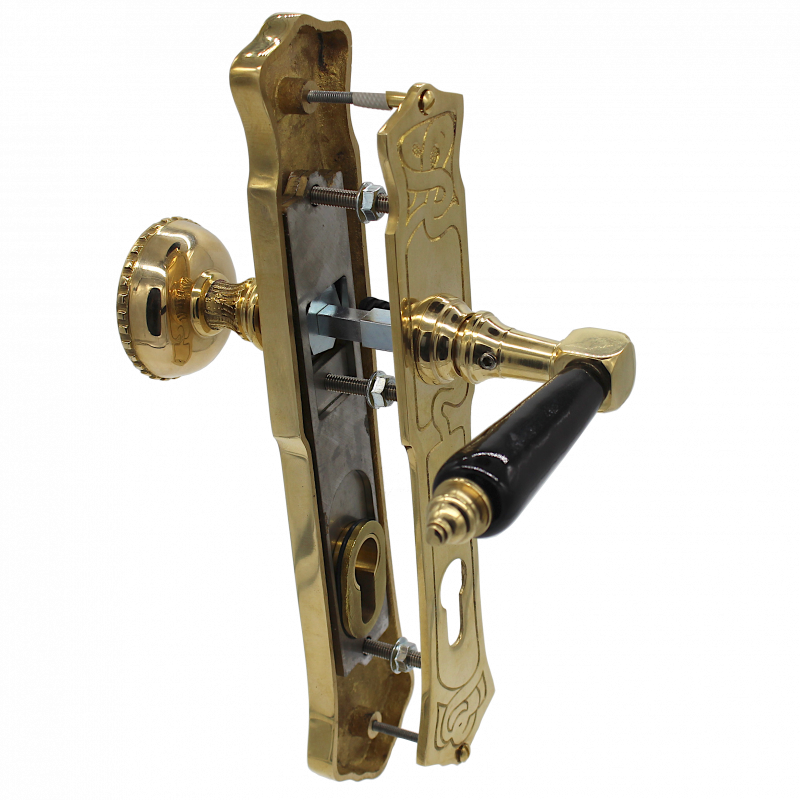

Die Stahlplatte wird in das äußere Langschild eingelegt und mit stabilen Bolzen durch die Tür von Innen verschraubt. Zusätzlich kann dieser Beschlag mit einer Zylinderabdeckung als Ziehschutz ausgestattet werden.


Bei diesem Schutzbeschlag wurden an der Innenseite die etwas kleineren und dünneren Schilde aus dem Zimmertürsortiment verwendet werden. In diesem Fall müssen die Befestigungsschrauben des äußeren Schildes und die Bolzen der Stahlplatte an der Innenseite ins Türblatt eingelassen werden.

Lieferumfang

2 Langschilde
1 Stahlplatte zum Einlegen in das Langschild
1 Türdrücker
1 Knauf
1 Vierkantstift in der passenden Länge
1 Satz Bolzen zur Verbindung der Langschilde (von außen nicht abschraubbar)
1 Satz Schrauben

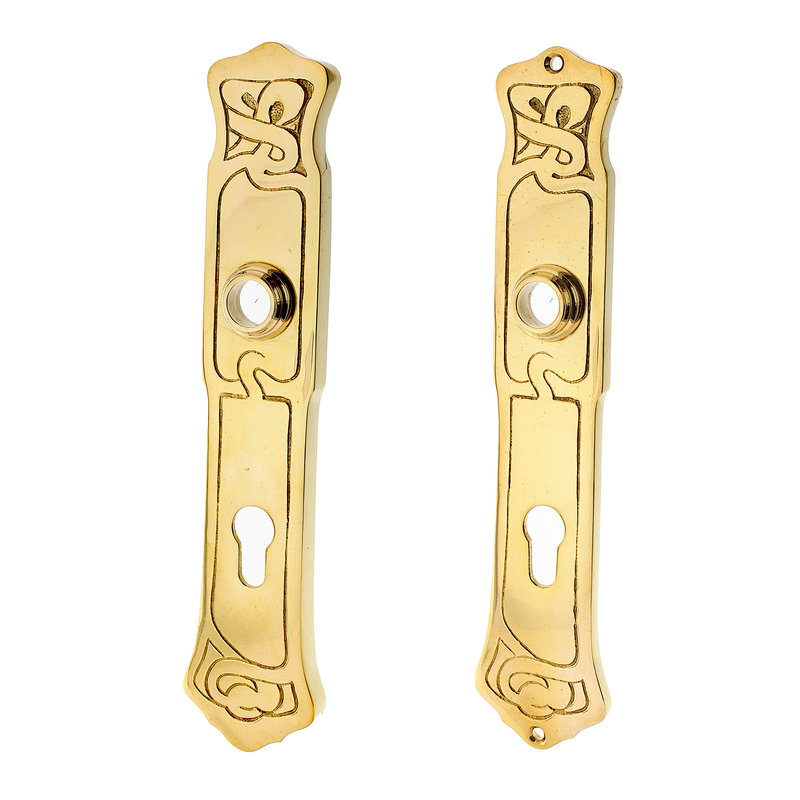

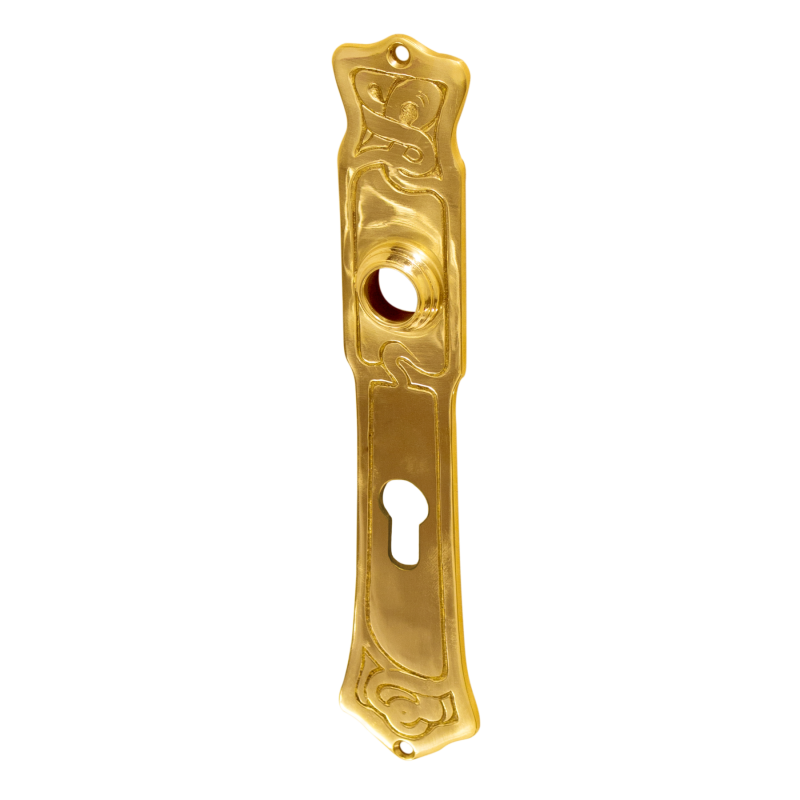

Langschild

Höhe: 253 mm
Abstand von Mitte Drückerloch zu Oberkante: ca. 82 mm
Breite am Schlüsselloch: ca. 36 mm
Breite in Griffhöhe: ca. 42 mm
Schlüsselloch: Profilzylinder (PZ)
Stärke am Schlüsselloch: ca. 4 mm
Schlüssellochabstand: nach Wahl
Benötigter Vierkantstift (bei Garnitur mit zwei Drückern) für 40 mm Türblatt: 110 mm
Benötigter Vierkantstift (bei Garnitur mit zwei Drückern) für 68 mm Türblatt: 135 mm
Benötigter Rollenwechselstift (bei Garnitur mit Knauf) für 40 mm Türblatt: 70 mm
Benötigter Rollenwechselstift (bei Garnitur mit Knauf) für 68 mm Türblatt: 95 mm


Langschild für Schutzbeschlag mit Ziehschutzzylinder Bohrung

Abstand von Mitte Drückerloch zur Oberkante: 100  mm
Breite an breitester Stelle: 60 mm

Schlüsselloch: Profilzylinder (PZ)
Schlüssellochabstand: 92 mm
Stärke am Schlüsselloch: 13 mm
Durchmesser Drückerloch: 18 mm
Stärke am Drückerloch: 12 mm

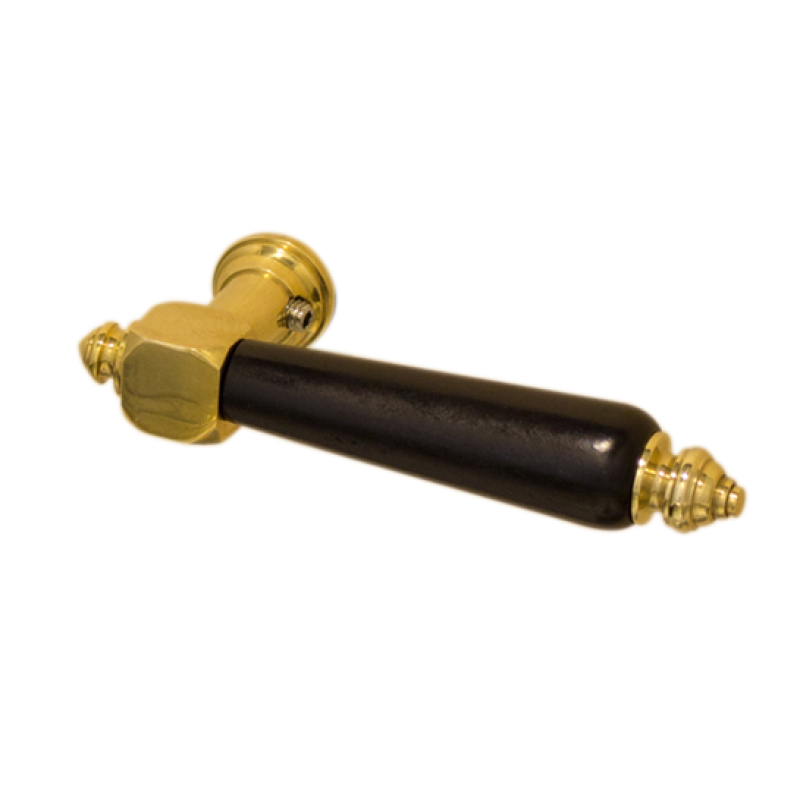

Türdrücker

Länge: 125 mm
Abstand vom Türblatt, Außenkante: ca. 63 mm
Abstand vom Türblatt, türseitige Kante: ca 40 mm



Türknauf

Durchmesser: 57 mm
Abstand von Türblatt, an der breitesten Stelle: ca. 45 mm
Abstand vom Türblatt, in der Mitte: ca. 58 mm

Bitte überprüfen Sie, dass genügend Platz vorhanden ist, so dass der Knauf nicht beim Öffnen den Türrahmen berührt!

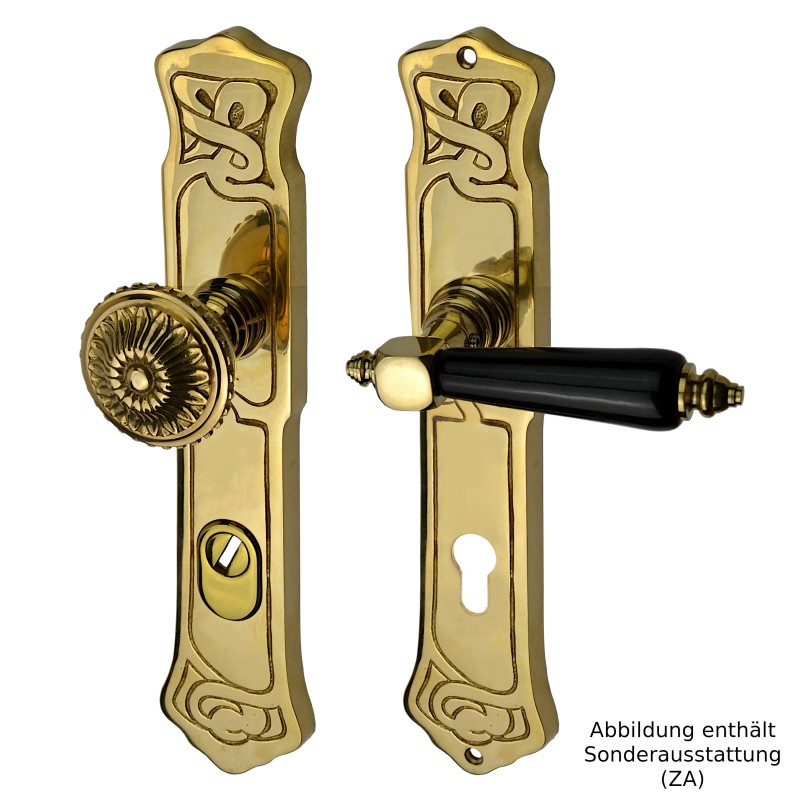

Jugendstil Schutzbeschlag Modell "Filderstadt" mit Stahlplatte, Messing poliert


  • Marke: Gussmeister
  • Produktnr.: 1xB1791PZ - 1xB1798PZ - 1xB2531 - 1xB5221M12
  • Verfügbarkeit: Vorrätig
  • Gewicht: 0,10 kg

  • 239,00 €

  • Preisangaben inkl. der gesetzlichen MwSt. zzgl Versandkosten.
