Montageanleitung Langschildgarnituren mit Buntbart-Schlüsselloch

!

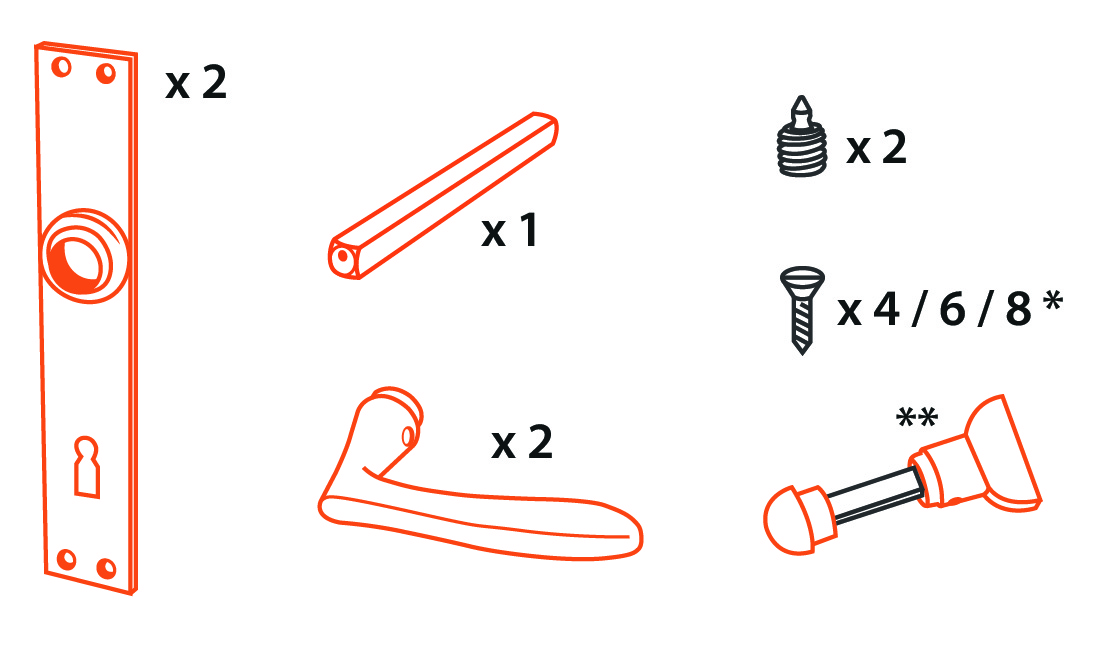

Vor dem Anbringen des Beschlages. Prüfen Sie, dass Sie alle Einzelteile vollständig erhalten haben und dass Sie genügend Schrauben haben.

* Je nach Modell. ** ggf. WC-Riegel

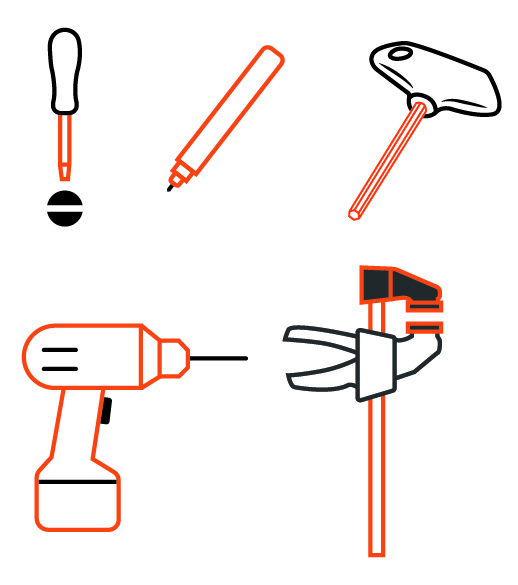

Sie benötigen folgende Werkzeuge:
1

Langschilde mit Zwingen fixieren. Kratzer vermeiden.

2

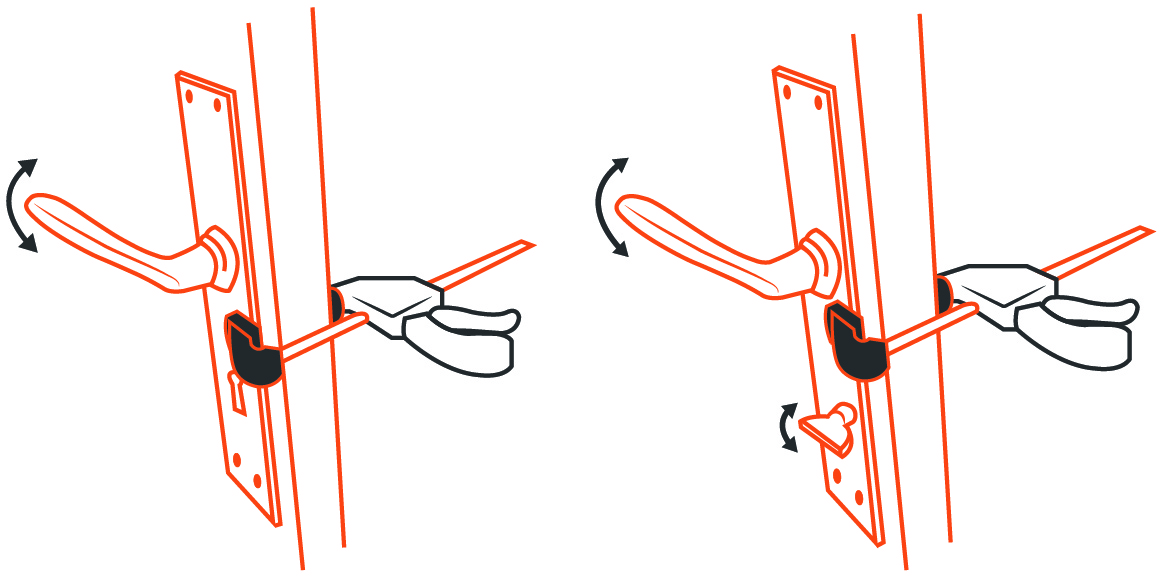

Drücker und ggf. WC-Riegel montieren. Prüfen, dass nichts klemmt.

3

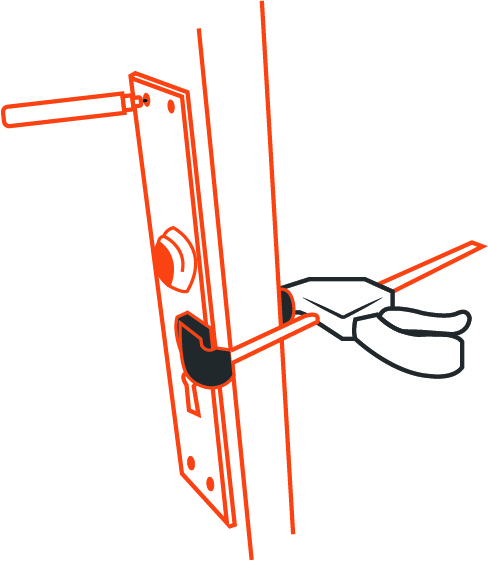

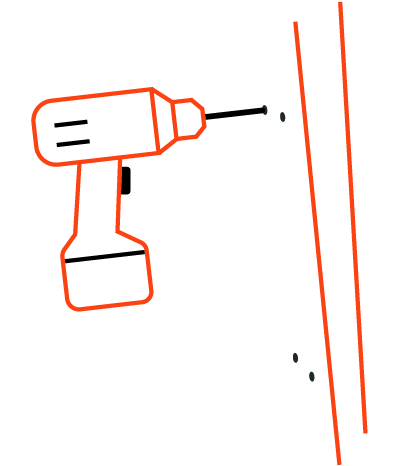

Schraubenlöcher markieren und vorbohren.

4

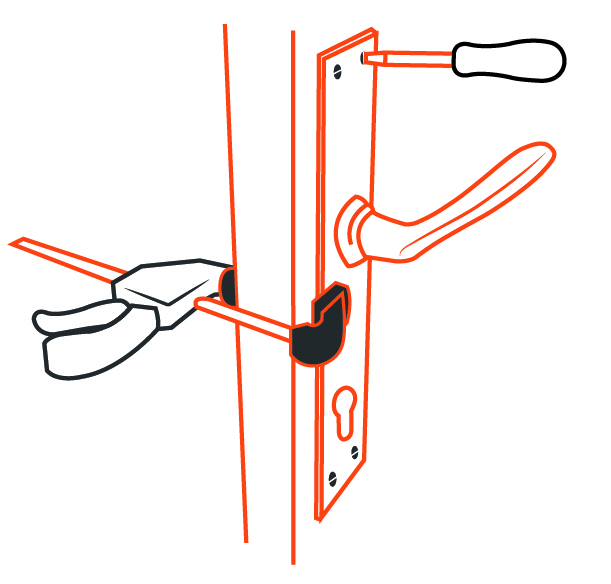

Schilde anschrauben. Prüfen, dass nichts klemmt.

5

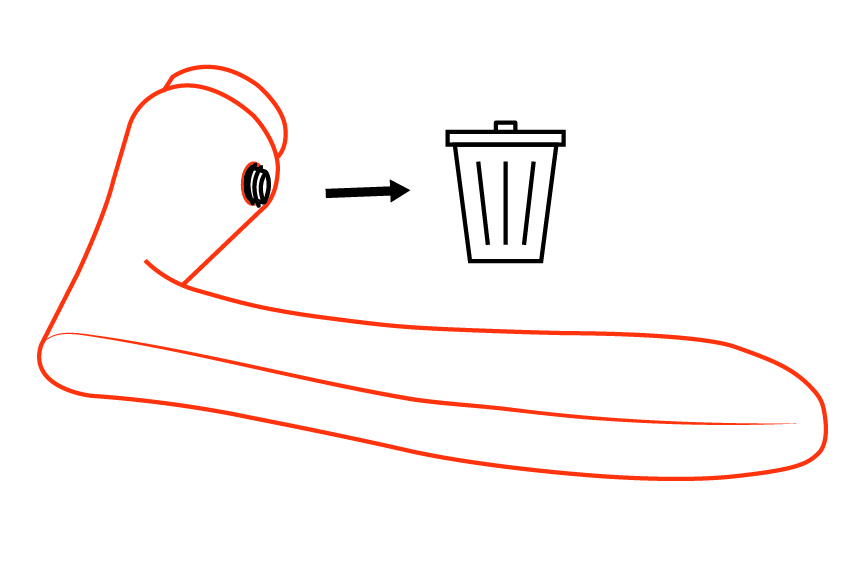

Bitte entfernen Sie die Madenschraube, die im Drücker vorhanden ist. Sie wird durch die Spezialschraube mit Spitze ersetzt.

6

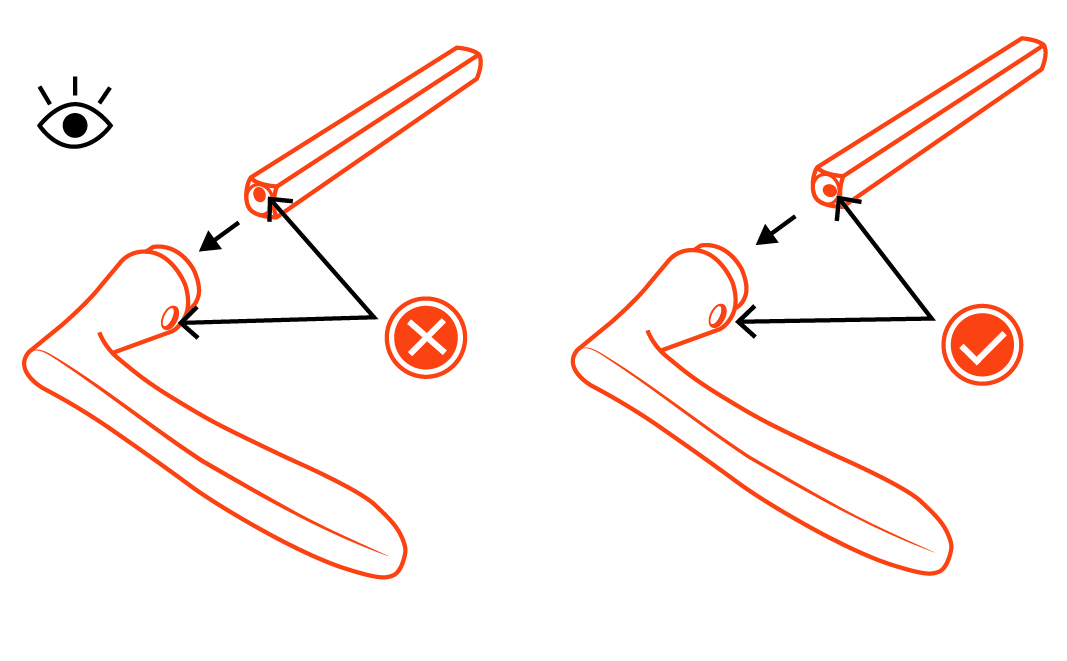

Stecken Sie den Vierkantstift so in den Drücker, dass die Spitze der Madenschraube an der gleichen Seite in den Vierkant einsticht, wo die Wandung neben der Bohrung am dünnsten ist.

7

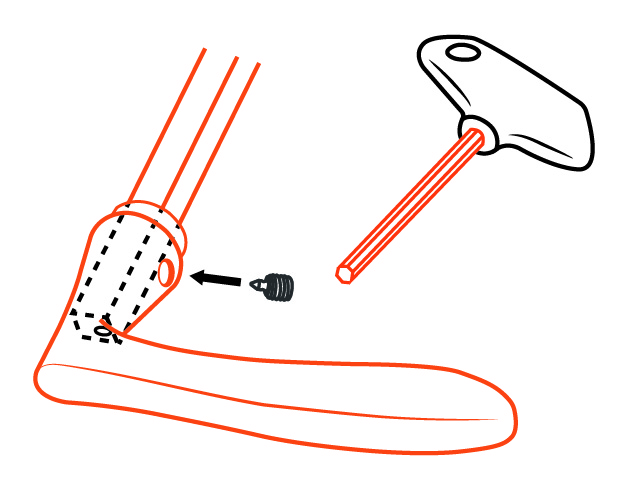

Drehen Sie die Madenschraube so fest, dass die Wandung des Vierkantstiftes durchstochen wird.
